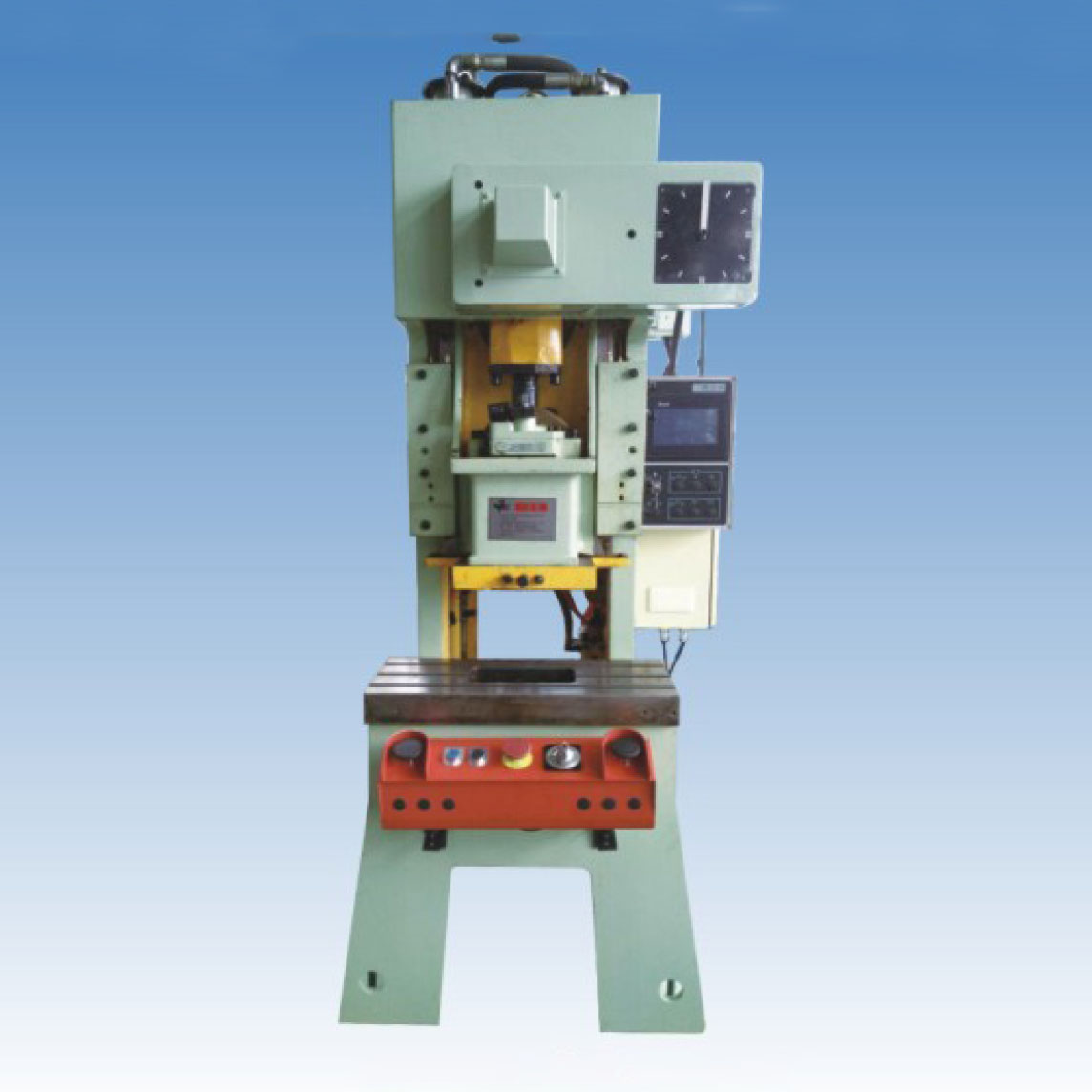

鋼板焊接高強度機身，整機精度高;
采用高頻調速;
采用氣動摩擦離合器結構;
液壓過載保護裝置;
裝模高度采用手動調模刻度顯示;
采用上提式平衡缸裝置;
進口雙聯電磁閥;
觸摸屏操作，采用著名品牌PLC加電子凸輪開關;
可選配光電保護裝置，配套自動化設備，實現沖壓自動化;
JH21-11型、JH21-18型有鑄件機身、鋼板機身二種;
JH21系列高性能壓力機主要參數
|
序號 |
項目 |
單位 |
JH21-11 |
JH21-18 |
JH21-25 |
JH21-45 |
|||||||
|
A型 |
B型 |
H型 |
A型 |
B型 |
H型 |
||||||||
|
1 |
公稱力 |
KN |
110 |
180 |
250 |
450 |
|||||||
|
2 |
公稱力行程 |
mm |
2 |
3 |
3.2 |
1.6 |
3.2 |
1.6 |
|||||
|
3 |
行程數 |
min-1 |
150-250 |
150-250 |
100 |
60-150 |
130-200 |
70 |
40-100 |
100-150 |
|||
|
4 |
行程 |
mm |
30 |
50 |
30 |
55 |
60 |
30 |
80 |
50 |
|||
|
5 |
最大裝模高度 |
mm |
175 |
165 |
195 |
182.5 |
200 |
215 |
240 |
255 |
|||
|
6 |
喉口深度 |
mm |
150 |
160 |
160 |
225 |
|||||||
|
7 |
立柱間距 |
mm |
206 |
300 |
418 |
502 |
|||||||
|
8 |
滑塊調整量 |
mm |
25 |
30 |
50 |
60 |
|||||||
|
9 |
工作臺板尺寸 |
mm |
480×280 |
300×580 |
680×300 |
850×440 |
|||||||
|
10 |
工作臺厚度 |
mm |
40 |
50 |
70 |
90 |
|||||||
|
11 |
滑塊板尺寸 |
mm |
254×146 |
195×330 |
300×220 |
400×300 |
|||||||
|
12 |
模柄孔尺寸 |
mm |
Φ30×50 |
Φ40×60 |
Φ38.1 |
Φ38.1 |
|||||||
|
13 |
電動機功率 |
Kw |
1.5 |
2.2 |
2.2 |
3 |
3.7 |
4 |
|||||
|
14 |
工作氣壓 |
Mpa |
0.5-0.55 |
0.5-0.55 |
0.6 |
0.6 |
|||||||
-
